制藥廠3號生產車間防爆泄壓墻 泄爆窗二期改造項目施工

聯系人：鄭經理

電話：16632856788

通過工程實例介紹了防爆泄壓墻板在大型工業廠房中的應用,并對其關鍵施工技術進行了總結.

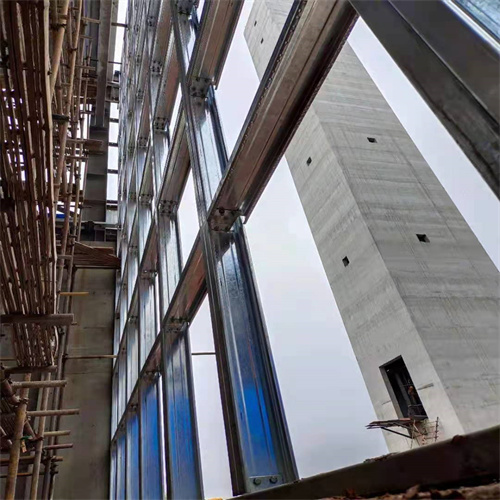

本實用新型涉及一種防爆泄壓墻體結構,它包括檁條,角鋼,龍骨,保溫材料和墻板;檁條固定在框架結構的預埋件上;角鋼固定在檁條上下側面;所述龍骨由墻體外側水平龍骨,墻體外側豎向龍骨和墻體內側豎向龍骨組成;墻體外側水平龍骨與檁條通過角鋼連接并固定在上下檁條之間,墻體外側豎向龍骨固定在每跨墻體外側水平龍骨上,墻體內側豎向龍骨與檁條連接;保溫材料填充在墻體外側豎向龍骨之間;所述墻體由內墻板和外墻板組成,內墻板固定在墻體內側豎向龍骨上,外墻板固定在墻體外側豎向龍骨上.上述組件的固定連接方式簡單快捷,有利于提高工程施工質量及施工效率.

本實用新型涉及一種便于拆裝的防爆泄壓墻,包括外框體、安裝在外框體框架內的內框體,所述外框體與墻體之間通過頂緊裝置連接,所述內框體框架內安裝泄壓板、百葉窗和檢修門；所述頂緊裝置至少為兩組,所述頂緊裝置對稱設置在外框體左右兩側邊框上；所述內框體為四邊形,內框體其中相鄰的兩個邊框外側面上設有第一凸起,剩余相鄰的兩個邊框外側面上設有第一凹槽,第一凹槽與第一凸起相適應；所述外框體為四邊形結構,外框體其中相鄰的兩個邊框內側面上設有第二凸起,剩余相鄰的兩個邊框內側面上設有第二凹槽,所述第二凸起與第一凹槽相適應,第二凹槽與第一凸起相適應。與現有技術相比較,具有拆裝方便,安裝效率高的特點。

本實用新型公開了一種防爆泄爆墻結構,包括龍骨骨架,防爆泄壓內板和防爆泄壓外板,防爆泄壓內板和防爆泄壓外板安裝于所述龍骨骨架的兩側;防爆泄壓外板的兩側設有相互配合的陰企口和陽企口,其不僅具有良好的防爆泄爆功能,相鄰兩塊板材陰企口和陽企口的咬合連接,可避免安裝過程中產生形變量,應力分布更均勻,避免現行硅酸鹽板材泄爆墻常見的因板材安裝強壓就位導致板材應力多次平衡形成板材開裂的弊端;防爆泄壓外板為無機材質,具有較好的防火性能,防爆泄壓外板也可采用已做好飾面處理的板材,即外側表面在出廠前已做好飾面處理,能使作為外墻的防爆泄壓墻具有更好的裝飾效果和環境協調性.

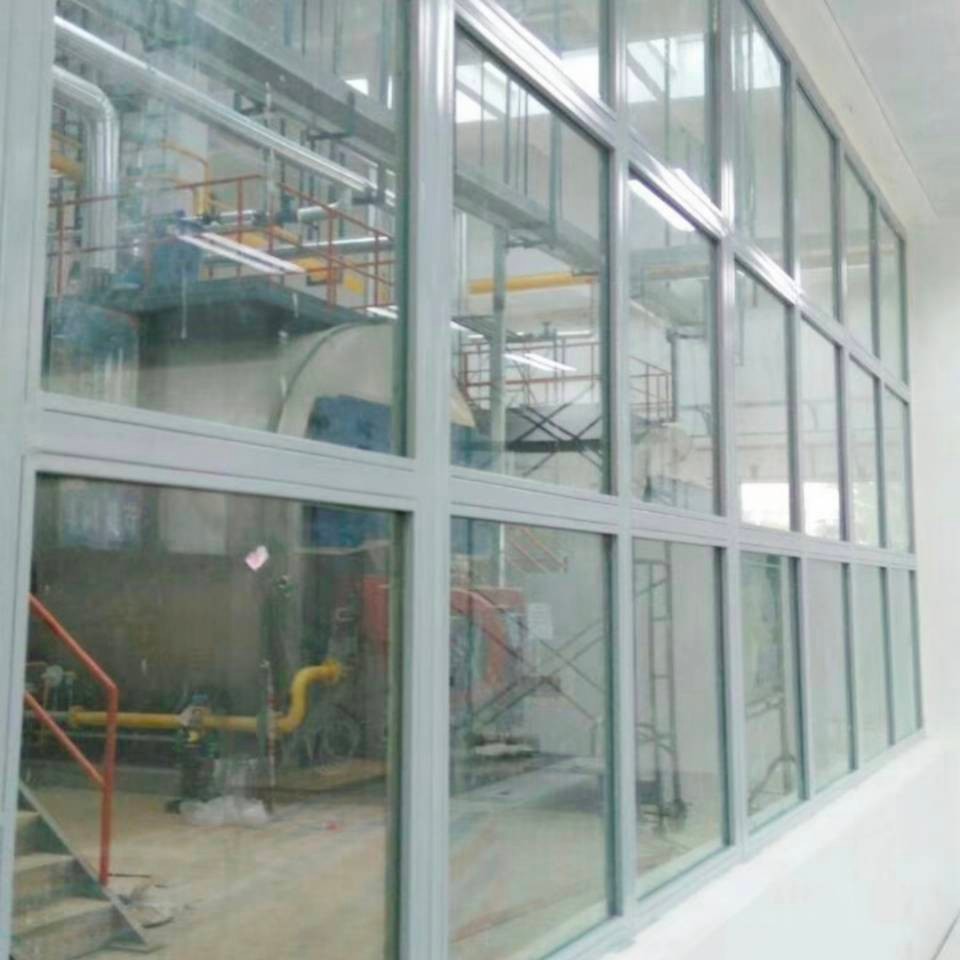

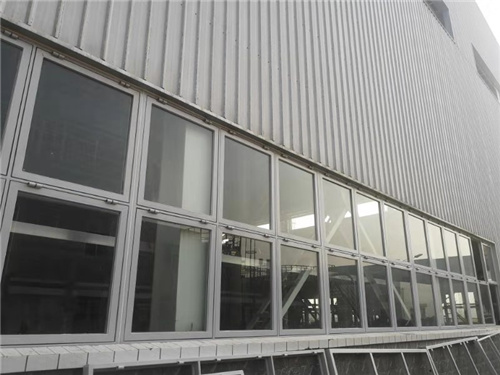

泄爆窗窗框采用40mm*80mm*2.0mm方管焊制，窗扇采用40mm*60mm*2.0mm方管

焊制，玻璃采用8mm+0.76mm+8mm防爆玻璃，鎖具采用推杠式逃生鎖。

(1)泄爆窗(泄壓窗)采用鋼質窗框并配以特種鉸鏈、泄爆裝置等五金配件。

(2)泄爆窗(泄壓窗)窗扇可以在一定壓力下自動打開，向外排泄壓力。

(3)泄爆窗(泄壓窗)保溫性能好，密封性能強，抗風性能好，低噪音，防盜性能高。

(4)泄爆窗(泄壓窗)面積可以充當泄爆面積，可以解決在一些特殊情況下防爆區劃內

泄爆墻面面積、泄爆屋面面積不足的矛盾。

(5)泄爆窗(泄壓窗)可以重復使用，泄壓后可以正常開啟或者關閉。

方案一：不帶活扇（固定扇）抗沖擊波：0.11Mpa（110Kpa）

窗框材料：50mm*70mm*3.0mm方管焊制玻璃材料：12mm+0.56mm+12mm防爆玻璃報告情況：檢驗報告、出廠合格證

方案二：帶活扇（平開式或平移式）抗沖擊波：0.11Mpa（110Kpa）

窗框材料：50mm*100mm*3.0mm方管焊制窗扇材料：50mm*70mm*3.0mm方管焊制玻璃材料：12mm+0.56mm+12mm防爆玻璃報告情況：檢驗報告、出廠合格證

一、防爆窗設計理念：為抵抗工業、化工、及兵工企業、軍隊等、建筑裝置偶然或容易發生的爆炸，保障人員生命安全和建筑內部設備完好，不受爆炸沖擊波危害。

二、防爆窗設計能力：防爆窗系統具備優越的防爆性能，抗爆達到0.11Mpa（110Kpa）；,通過國際認可的多項認證和檢測；系統設計運行靈活可靠、兼?zhèn)浞阑鹦阅艿姆辣阅堋?/p>

三、防爆窗應用場合：一般用在工業建筑,如石化工業、電力行業、石化、軍工、部隊等的主廠房以及附屬廠房的各類房間,如避難所、變電所、控制室。是為阻隔爆炸源危害的安全需要而設置的各種特殊用途的窗

(1)系統采用鋼質門框、骨架以及門扇，門扇內部填充保溫材料，并配以特種鉸鏈、逃生鎖、泄爆裝置、閉門器等五金配件。

(2)系統門扇泄爆裝置可以自動感知爆炸壓力大小并在設計泄爆壓力下釋放門扇，向外排泄壓力。

(3)保溫性能好，密封性能強，抗風性能好，低噪音，防盜性能高。

(4)泄爆門面積可以充當泄爆面積，可以解決在一些特殊情況下防爆區劃內泄爆墻面面積、泄爆屋面面積不足的矛盾。

(5)系統可以重復利用并且門板顏色多樣，可滿足不同客戶的需求
